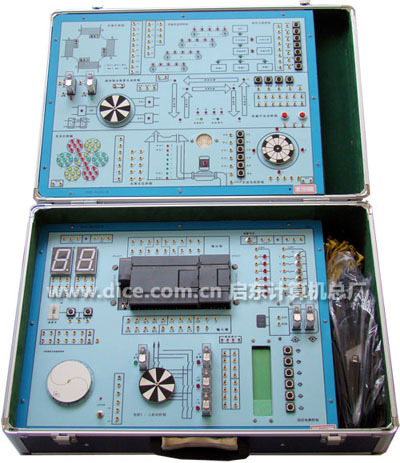

DICE-PLCO2可編程控制器實驗箱
一、產品特點
?。?）DICE- PLCO2可編程控制器實驗箱功能模塊與臺式其本相同,該設備把可編程序控制器
主機和所有實驗模塊組合設計在上下二塊電路板上，使用戶無論是在教學活動或項目開發中使用和移動更加靈活方便。更重要的是系統的實驗模塊比以往的大型實驗臺設計更加緊湊、合理，實驗項目更加豐富。是目前國內市場上一款性價比極高的PC教學實驗設備,深受院校老師學生的歡迎。
?。?）實驗模塊引用了步進電機和減速步進電機;直流電機和減速直流電機;共五個電機;減速
步進電機配有單片機控制的伺服電路,使運轉更平滑精確;實驗模塊還引用了十個繼電器,其中提供了一組開放式繼電器,讓學生撐握繼電器在正反轉電路中的應用方法;十二個傳感器件,使實驗模塊可完成閉環電路的實驗,有效地保證了硬件電路的完善程度;實驗質量的深入程度和實驗的逼真程度。
?。?）該實驗系統的實驗項目由基本的指令實驗，基本常用電路實驗、模塊綜合實驗三部分
組成。在實驗項目設計開發中充分征求和考慮到用戶的意見和要求，使實驗由簡到難，從而達到一個循序漸進的學習過程。實驗項目也充分貼近實際應用和教學大綱的要求。
?。?）在實驗箱的設計中留出了所有的輸入、輸出、公共端子，用戶可方便擴展自己的模塊，
以及以后實驗系統的升級。實驗箱采用OMRON40點主機（輸入24點，輸出16點），完全能夠滿足目前高等院校的PC教學需求。用戶如需其它指定型號也可以定做,實驗箱設計制作精良,功能完善。
二、技術性能
1、輸入電源：AC: 220V 50HZ
2、工作環境溫度：-10-55℃ 相對濕度<85%(25℃)
3、主機（推薦配置）：
（1）PLC主機模塊-西門子1
S7-200 SMART SR30（AC/DC/繼電器）集成18輸入/12輸出；內置1個RS485通
訊/編程口；內置標準TCP/IP以太網接口，方便與可與計算機通訊及組網，無需另
配PPI下載電線和網絡模塊?？蓴U展通用microSD卡。
（2）PLC主機模塊-西門子2
S7-200 SMART SR40（AC/DC/繼電器）集成24輸入/16輸出；內置1個RS485通
訊/編程口；內置標準TCP/IP以太網接口，方便與可與計算機通訊及組網，無需另
配PPI下載電線和網絡模塊?？蓴U展通用microSD卡。
（3）PLC主機模塊-三菱1
三菱FX3SA-30MR，16輸入/14輸出，帶編程電纜
（4）PLC主機模塊-三菱2
三菱FX3U-32MR 16輸入/16輸出（繼電器），帶編程電纜
（5）PLC主機模塊-三菱3
三菱FX3U-48MR 24輸入/24輸出（繼電器），帶編程電纜
4、輸出24V、2A。過流、過載、過壓保護
5. 模擬量模塊（選配模塊）
(1) 對應的不同主機可選配不同品牌對應的模擬量模塊，以完成需要模擬量支持的實驗
6. *DICE-DAQ創新實驗平臺(選配模塊，需提供相關證書，證明軟件為正版軟件)：
配置一塊DAQ上下位機接口板，USB接口，帶光耦隔離芯片。配套上位機軟件，帶豐富的互動性，該軟件可在電腦屏幕上構建虛擬環境，再現工業現場中的各種復雜場景。下位機進行操作時上位機軟件可以實時做出對應反應?？赏瓿?5類開環與閉環實驗。實時顯示各接口情況，對運行代碼情況了如指掌。
1、交通信號燈的自動控制 ；
2、機器人自動掃地雷；
3、加工中心刀庫捷徑方向選擇控制
4、 驅動步進電機的控制；
5、 舞臺藝術燈飾的控制；
6、四層電梯的控制；
7、 LED數碼管顯示控制實驗；
8、交流電機Y/?形起動的控制；
9、液體混合裝置的自動控制；
10、 水塔水位自動控制；
11、 四級傳送帶的模擬運行；
12、 郵件分揀系統的模擬運行；
13、數字邏輯分析儀實驗；
14、溫度壓力實驗；
15、連線自動撿測系統

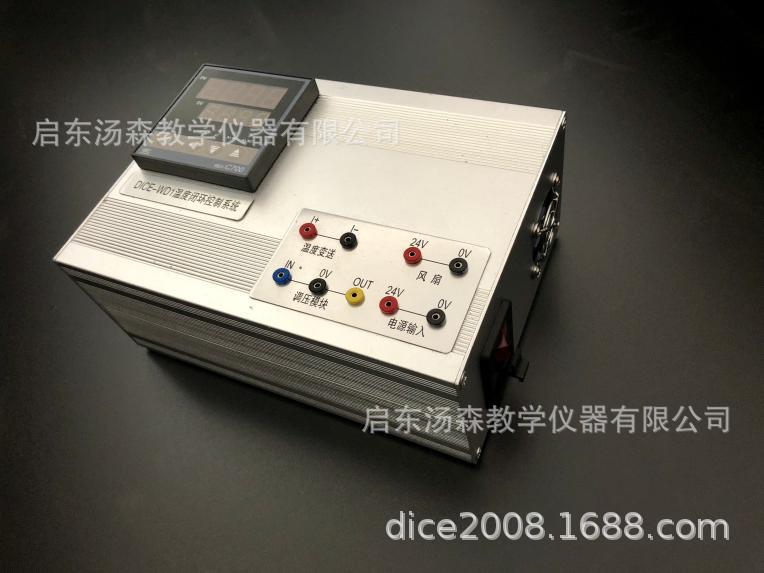

（6）DICE-WD1 PID溫度閉環控制系統(選配模塊，需模擬量模塊支持)：
系統由智能溫控儀、加熱模塊、溫度傳感器、220V調壓模塊、降溫模塊
等系統組成，溫度控制系統的具體指標要求是，對加熱器加熱溫度調整范圍為0℃—150℃，溫度控制精度小于3℃，系統的超調量須小于15%。
(7) 單片機實驗系統(選配模塊)：
可與PLC可編程控制器相互連接通訊，實現微控制器與強電設備的完美結
合和自動控制。含USB通訊接口、RS232通訊接口、串行AD采集模塊、報警模塊、信號放大模塊、8組開關量輸入模塊、8組開關量顯示模塊、液晶顯示模塊、可調電壓模塊、在線編程模塊、提供雙電壓模塊、傳感器模塊擴展區（可擴展多種傳感器模塊）
(8)環境綜合系統(選配模塊)：
1、工業數字溫濕度傳感器模塊:校準系數程序形式儲存在OTP內存中，傳感器內部在檢測信號的處理過程中要調用這些校準系數，濕度分辨率0.1%RH。溫度分辨率0.1℃。
2、光照度模塊，光照度范圍：0-65535 lx，直接數字輸出，省略復雜的計算，省略標定，可對廣泛的亮度進行1勒克斯的高精度測定。
3、壓力傳感器模塊，分辨率為0.03hPa，溫度補償，MSL 1反應時間：7.5ms

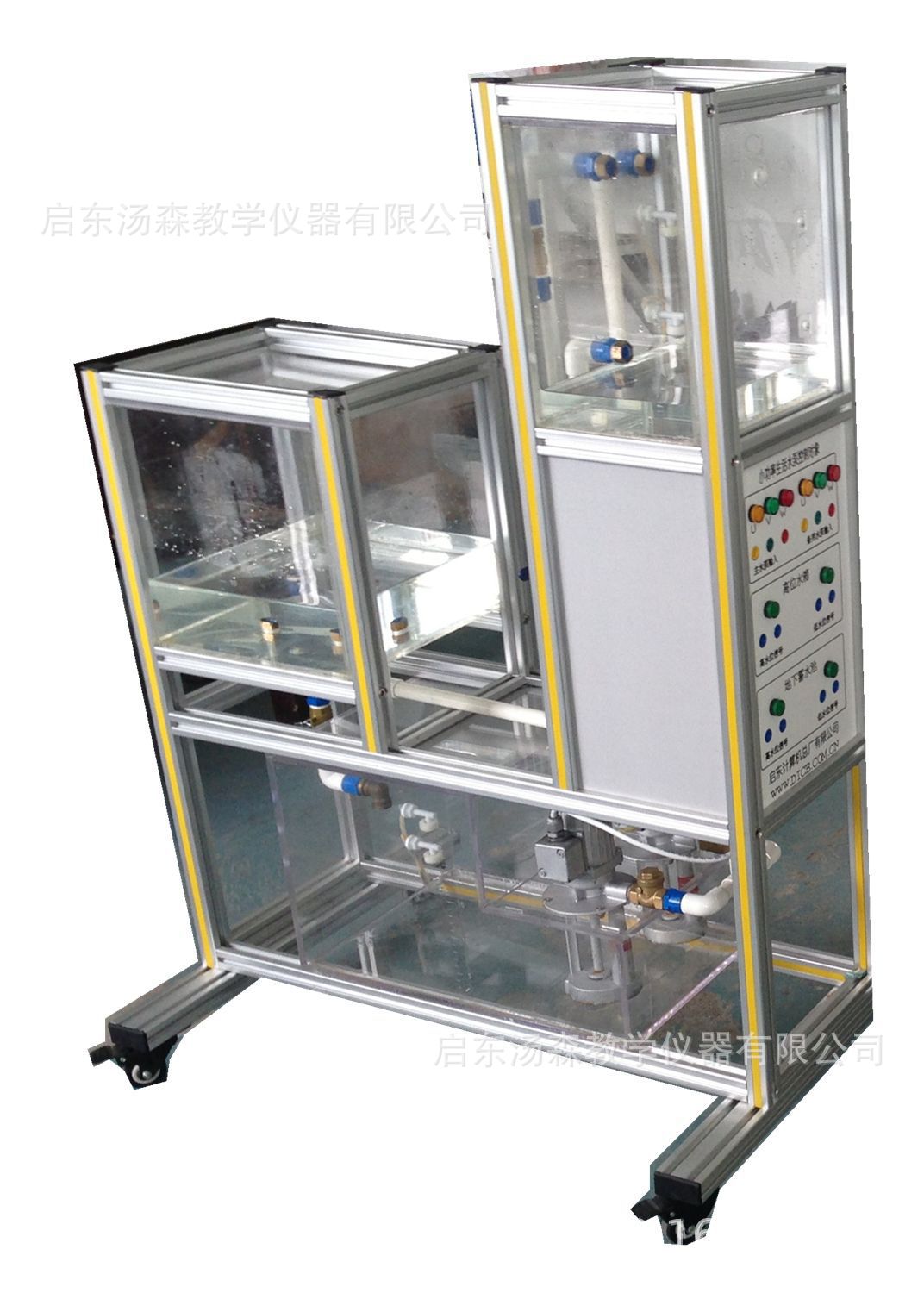

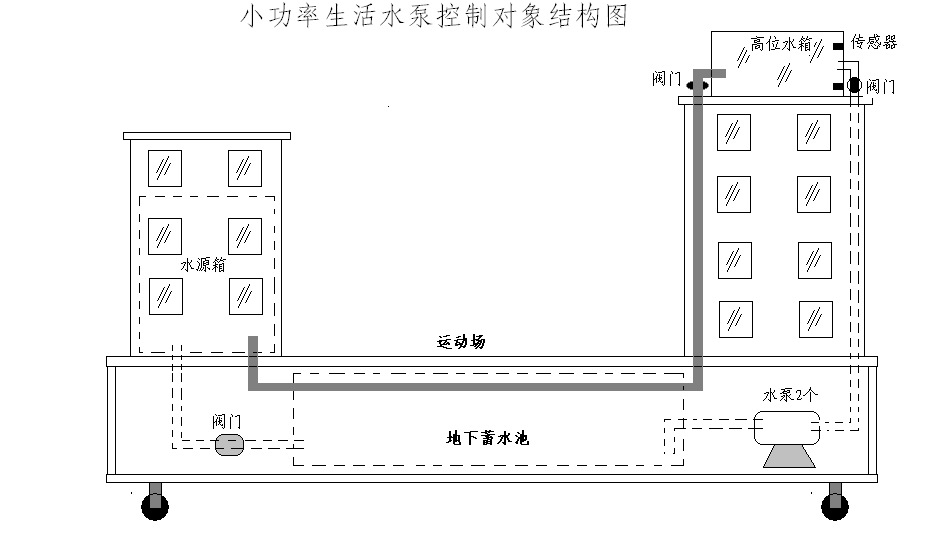

?。?）閉環工業級水位控制系統(選配模塊，需模擬量模塊支持)：
對象部分
三個水箱、兩個三相水泵、4組水位傳感器、3組手閥、兩組止回閥等組成，全部采用鋁合金框架．
接口電路部分
所有水位傳感器（水位傳感器傳感器信號經過繼電器板轉接）和三相水泵端口全部引出，對用用戶開放，可直接接入電氣控制回路進行控制．
三、實驗內容
可完成六類基本指令實驗:
類基本指令實驗
第二類定時器及計數器指令實驗
第三類移位寄存器指令實驗
第四類置位/復位及脈沖指令實驗
第五類跳轉指令實驗
第六類常用功能指令實驗
可完成十二個模塊控制實驗項目：
藝術燈控制實驗
交通燈控制實驗
液體混合裝置自動控制實驗
LED數碼管控制實驗
步進電機控制實驗
四級傳送帶控制實驗
機械手控制實驗
郵件分揀控制實驗
水塔水位控制實驗
電機Y/△起動控制實驗
刀庫捷徑選擇控制實驗
四層電梯控制實驗
其他自主設計實驗項目
實驗箱配合指導書可撐握下列指令的應用,清單如下：
基本指令
1.取指令2.取反指令3.與指令4.與非指令5.或指令6.或非指令7.輸出指令8.求反輸出指令9.電路塊與指令10.電路塊或指令11.定時器指令12.計數器指令
功能指令:
1 空操作指令2. 結束指令3. 互鎖指令4. 互鎖清除指令5. 跳轉指6.跳轉結束指令7. 鎖存指令8. 前沿微分指令9. 后沿微分指令10. 逐位移位指令11. 通道移位指令12. 高速定時器指令13. 可逆計數器指令14. 通道數據比較指令15. 數據傳送指令16. 數據求反傳送指令17.置位進位位指令18. 復位進位位指令19. 加法指令20. 減法指令21. 乘法指令22. 除法指令23. 十進制數轉換為二進制數指令24. 二進制數轉換為十進制數指令25. 譯碼指令26. 編碼指令等。
幾個基本電路的編程：
常用啟動/停止電路
延時接通/斷開電路（計數器的應用）
閃爍電路
移位寄存器的應用
實驗箱配有實驗指導資料,連接線等附件,免費提供軟件及實驗程序。
