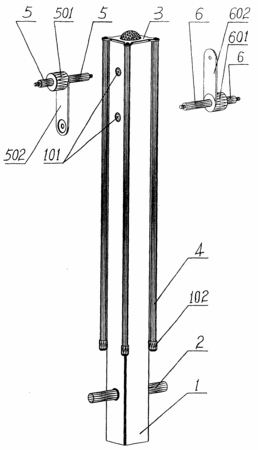

摘要:本實用新型公開了健身器材附件連接結構。由方管柱、方管柱上設置的插孔、托管、支撐管、上罩、裝飾管、插螺栓A、上連座、上連板、插螺栓B、下連座、下連板、焊螺栓A、焊螺栓B構成;方管柱與支撐管、插螺栓A與上連座、上連座與上連板、插螺栓B與下連座、下連座與下連板均焊接,其方管柱上的插孔插裝插螺栓A及插螺栓B、并由插螺栓A再插入下連板的孔中而插螺栓B再插入上連板的孔中、均由螺母緊固;或方管柱與焊螺栓A的焊座及焊螺栓B的焊座均焊接;方管柱下端段四角上的托管上插裝飾管、并由上罩扣裝在方管柱上端的同時、上罩四角上的連接耳也扣裝在裝飾管的上端均緊固。用于健身器材的附件。標準化及通用性強。
- 專利類型實用新型
- 申請人北京體之杰體育用品有限公司;
- 發明人劉少樹;
- 地址100024北京市朝陽區定福莊北白家樓
- 申請號CN200620122655.7
- 申請時間2006年07月20日
- 申請公布號CN2936332Y
- 申請公布時間2007年08月22日
- 分類號A63B26/00(2006.01);
