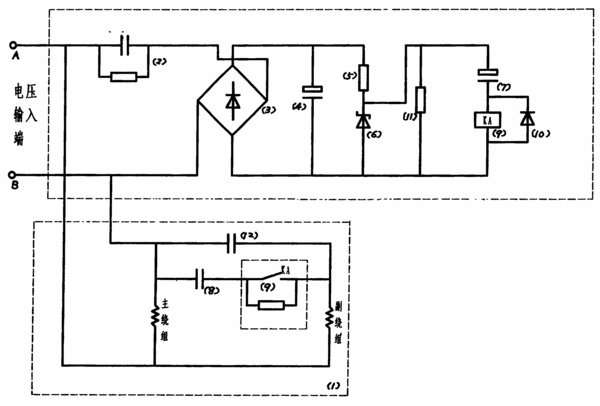

摘要:一種單相交流電機的起動電路,屬于電機技術。它與電機的繞組電路一起并接在單相交流市電上。包括連接在交流市電一端的電阻電容并聯電路、連接在電阻電容并聯電路輸出端和交流市電另一端的整流電路、并聯在整流電路輸出端的濾波電容、并聯在濾波電容上的電阻和穩壓管串聯的穩壓電路、并聯在穩壓管輸出端的大電容和繼電器的線圈的串聯電路。大電容為2000~2200μF。該繼電器的一個常開觸頭和起動元件連接在電機的繞組電路中。繼電器線圈上還并聯著續流二極管。它不使用離心開關,電路簡單,生產成本低,可靠性高。其起動力矩大,可以大大改善起動性能,有效延長電機的使用壽命??蓮V泛應用于單相交流電機的起動中。
- 專利類型實用新型
- 申請人青島地恩地機電科技股份有限公司;
- 發明人張永升;任東良;任淑梅;
- 地址266101山東省青島市嶗山區株洲路151號
- 申請號CN200520087771.5
- 申請時間2005年09月30日
- 申請公布號CN2842874Y
- 申請公布時間2006年11月29日
- 分類號H02P1/42(2006.01);
