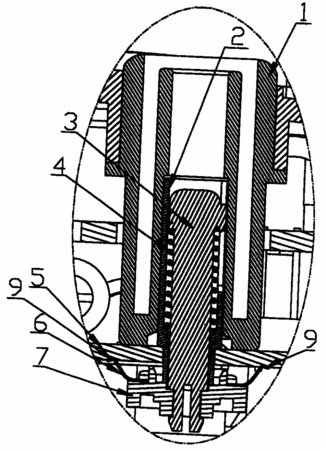

摘要：本實用新型為一種數字萬用表電子防誤操作裝置，包括功能旋鈕開關和輸入插孔，輸入插孔為透光的導光柱，其內設有輸入端子，在下方設有電路板，在導光柱的根部設有光源，并在電路板的底面設有一組共兩個觸點，在輸入端子內還設有導桿，在導桿的中部套有彈簧，其下部從電路板上的開孔中伸出并與固定座固定連接，在固定座上固定有接觸彈片，接觸彈片設有兩個觸角分別與兩個觸點接觸，功能旋鈕開關、所有觸點組和光源連接在控制電路中，功能旋鈕開關的選擇和觸點組的通斷狀態通過控制電路來控制光源的亮滅狀態。本實用新型結構簡單，能在功能旋鈕開關旋到相應的功能或量程位置時就開始在正確的輸入插孔內發光以提醒正確插入，提高了操作效率。
- 專利類型實用新型
- 申請人東莞華儀儀表科技有限公司;
- 發明人熊向陽;鐘海強;
- 地址518028廣東省深圳市華強北路賽格工業園四棟東八樓
- 申請號CN200520065805.0
- 申請時間2005年10月11日
- 申請公布號CN2831132Y
- 申請公布時間2006年10月25日
- 分類號G01R15/12(2006.01);G01R15/00(2006.01);G01R1/20(2006.01);
