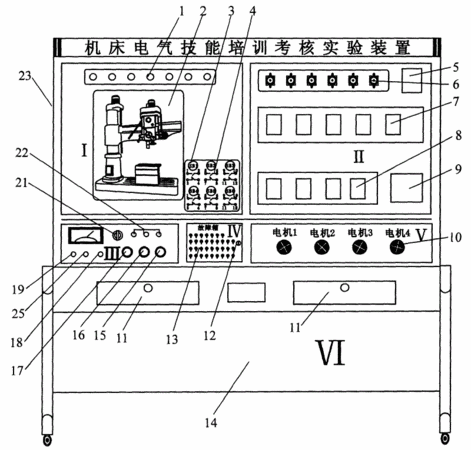

摘要:本實用新型公開了一種機床電氣技能培訓考核實驗裝置。本實用新型為臺式設計,分為屏體和桌子二部分。屏體分為六個區域,第I個區為機床動作模擬區,設有機床動作模擬指示燈、機床的外形示意圖、機床的操作按鈕和按鈕觸頭測試孔;第II個區域為機床元器件安裝區;第III個區域為實驗裝置的總電源控制區;第IV個區域為機床電路故障設置區;第V區設有若干電機工作模擬指示燈。第二部為實驗桌,設有兩個抽屜和固定支架。本實用新型獨特的結構設計,使學員更為全面的學習機床且在排除故障時只需在面板上就能完成,提高了效率。
- 專利類型實用新型
- 申請人浙江天煌科技實業有限公司;
- 發明人朱明;
- 地址310023浙江省杭州市西湖區西溪路788號
- 申請號CN200520013769.3
- 申請時間2005年08月02日
- 申請公布號CN2819355Y
- 申請公布時間2006年09月20日
- 分類號G09B25/00(2006.01);
