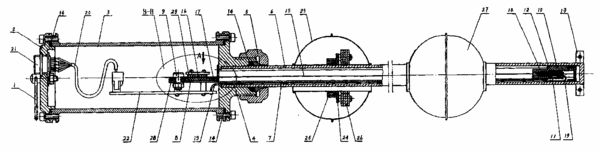

摘要：一種磁致伸縮液位傳感器它是由變送器、傳感器和浮子組成，變送器殼體(3)的內部裝有電路板支架(8)、電路板(22)，絕緣板(28)、上端阻尼壓板(29)、上端阻尼(16)和電路板支架(8)固定在一起，鋼弦(15)從上端阻尼(16)中間穿過，鋼弦(15)壓在壓電陶瓷(17)上，壓電陶瓷(17)通過引線與電路板(22)連接，傳感器外管(6)內有鋁槽(7)，詢問電脈沖回路引線(19)穿過鋁槽(7)與電路板(22)相連，傳感器外管(6)下端內有絕緣固定套(12)，下端阻尼(18)、鋼弦拉緊彈簧(11)和鋼弦下端固定軸(10)，傳感器外管(6)中間裝有滑動連接的浮子(23、27)。本實用新型具有工藝簡單，生產效率高，性能穩定可靠，成本低，提高產品競爭力的優點。
- 專利類型實用新型
- 申請人太原理工天成科技股份有限公司;
- 發明人康慧;吳申;陳清君;
- 地址030024山西省太原市千峰南路鴻峰花園10－11樓五層
- 申請號CN200520011318.6
- 申請時間2005年04月04日
- 申請公布號CN2788152Y
- 申請公布時間2006年06月14日
- 分類號G01F23/30(2006.01);G01F23/72(2006.01);G01F23/76(2006.01);
