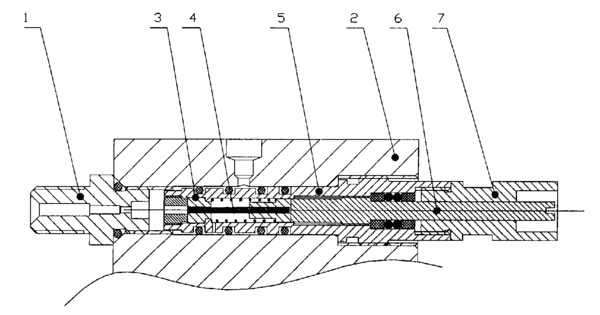

摘要：本實用新型公開了一種多流程氣體組合閥，其特征在于：包括固定在箱體內的多個流速調節閥，每個調節閥包括氣阻悶頭1、閥體2、閥芯3、閥針4、可調閥桿5和調節桿6，在調節桿與可調閥桿之間設置有與調節桿和可調閥桿均螺紋連接的保護螺帽7，調節桿末端開有一段直槽。其有益效果是：通過旋轉保護螺帽，可以關閉某些不需要的氣體，而打開保護螺帽后，當調節桿將流量調節到合適值時再旋擰螺帽以使螺帽將調節桿鎖定，從而保證了調節精度，因而保護螺帽的設計將開關和鎖定結合在一起，不僅使用方便，而且減少了閥的數目和面板的占用面積，達到了降低成本和美化外觀的雙重效果；除此之外，月牙型橫截面的閥針設計改變了原有端型設計帶來的線性度差的缺陷，使得流速調節更為勻稱。
- 專利類型實用新型
- 申請人上海天美科學儀器有限公司;
- 發明人周勤秉;楊明晶;
- 地址201108上海市春東路555號
- 申請號CN200420019215.X
- 申請時間2004年01月02日
- 申請公布號CN2755380Y
- 申請公布時間2006年02月01日
- 分類號F16K11/10(2006.01);
