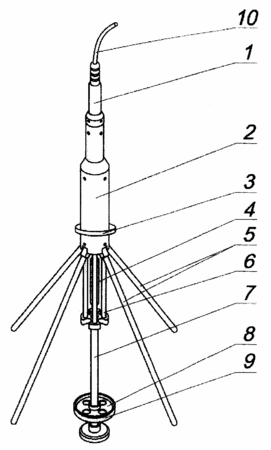

摘要：一種用于建筑基礎工程中測量灌注樁孔徑的檢測儀器。它由壓力補償器、束縛盒、打開盒、密封筒和傘形機械臂等組成；傘形機械臂在內部彈簧和外力的作用下自動張開和合攏；傘形機械臂為四個，圍繞密封筒均勻分布，固定在密封筒上，由壓力補償器與密封筒內的滑動電位器相連；四個機械臂與密封筒固定處加內彈簧，內彈簧施加力使機械臂張開與灌注樁孔壁接觸，跟蹤灌注樁孔徑沿四個機械臂方向的變化；灌注樁孔徑的變大和變小使機械臂張開或收攏，從而導致在密封筒內與機械臂相連的滑動電位器的電阻值發生變化；測量這種變化，通過計算即可得到樁孔孔徑值。其基本結構見摘要附圖。
- 專利類型實用新型
- 申請人上海昌吉地質儀器有限公司;
- 發明人張文清;陳通明;
- 地址201805上海市嘉定區安亭昌吉路172號
- 申請號CN200420023460.8
- 申請時間2004年06月07日
- 申請公布號CN2737947Y
- 申請公布時間2005年11月02日
- 分類號E21B47/08;
