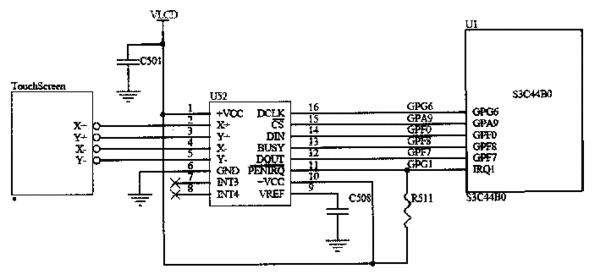

摘要：本實用新型公開了一種氣相色譜儀監控系統的人機接口電路，包括依次觸摸屏、觸摸屏控制芯片和微處理器芯片，微處理器芯片采用通用I/O模擬SPI時序，觸摸屏控制芯片上的時鐘信號、片選信號、輸入信號、忙信號、輸出信號和中斷信號可分別與微處理器芯片上I/O口中的任一預留端口連接，觸摸屏控制芯片上還設置有四個信號端口，用于采樣觸摸屏的橫縱坐標值?？墒褂|摸屏和微處理器接口匹配。
- 專利類型實用新型
- 申請人上?？苿撋V儀器有限公司;
- 發明人潘志浩;羅偉棟;譚華平;
- 地址201800上海市嘉定區城中路20號226信箱
- 申請號CN200420107422.0
- 申請時間2004年10月20日
- 申請公布號CN2735428Y
- 申請公布時間2005年10月19日
- 分類號G06F3/00;
