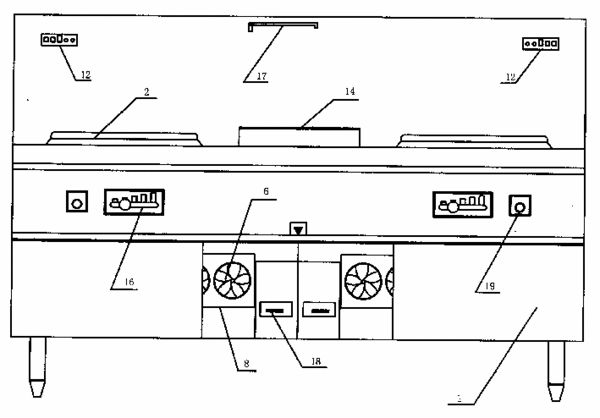

摘要:本實用新型公開了一種電磁灶,主要包括有灶體、灶板、加熱線圈、環形支架、控制電路板和電源,其中所述灶體具有圓形缺口,所述灶板為凹形灶板,凹形灶板位于灶體上的圓形缺口內,灶板下表面緊貼有加熱線圈,所述環形支架罩于加熱線圈下部,環形隔熱板固接在環形支架下表面和加熱線圈之間,環形隔板下固接有風扇,所述控制電路板設于灶體內適當處,控制電路板外設有電路板外罩,所述控制電路與加熱線圈相連,溫度調節鈕位于灶體正面,工作狀態顯示屏位于灶體背面向上延設的一豎直面上,所述溫度調節鈕和工作狀態顯示屏均與控制電路相連。本實用新型電磁灶板為凹面,更滿足中國人的需要,并將其應用到賓館、飯店等商業領域,設計結構更為合理。
- 專利類型實用新型
- 申請人北京市警盾京西廚房設備有限公司;
- 發明人李進棟;
- 地址102206北京市昌平區沙河鎮七里渠南村365號
- 申請號CN200420092733.4
- 申請時間2004年09月16日
- 申請公布號CN2733207Y
- 申請公布時間2005年10月12日
- 分類號F24C7/04;H05B6/12;
