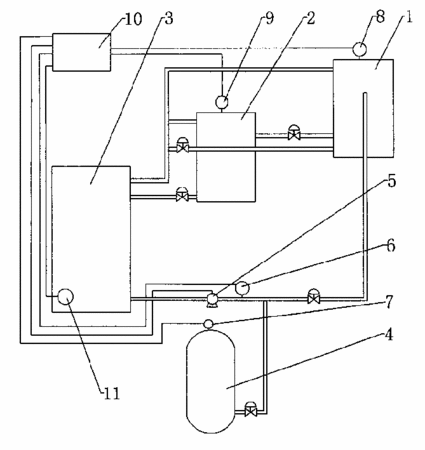

摘要：本實用新型公開了一種過程控制實驗裝置，它主要包括水箱和連接管道，至少一只水箱與壓力罐管路相連，各水箱間通過連接管道相互連接，在水箱的連接管道間設有用調速電機控制的水泵，在水泵的輸出管道上設有流量計，用于自動控制的閥門是電磁閥。這種過程控制實驗裝置，由于控制對象中配置了壓力罐，做壓力實驗比目前采用上下水位差要好得多，使控制對象體積大為縮小，實現控制對象小型化、便于智能化控制實驗。另外，控制對象拆裝方便，可以靈活組成多種控制系統，便于工程實訓、畢業設計及科研之用；控制對象中可設置各種故障，讓學生通過排除故障進行實訓；控制對象與控制臺之間連接方式可以讓學生自己設計，自己制作，大大提高學生動手能力；采用調節電機轉速來調節流量，提高了調節精度，也縮小了控制對象的體積，由此可以將控制對象裝在小推車上，靈活方便。
- 專利類型實用新型
- 申請人浙江高自成套設備有限公司;
- 發明人陳麗黃;
- 地址310015浙江省杭州市拱康路238號
- 申請號CN200420090393.1
- 申請時間2004年09月23日
- 申請公布號CN2727880Y
- 申請公布時間2005年09月21日
- 分類號G09B25/02;
