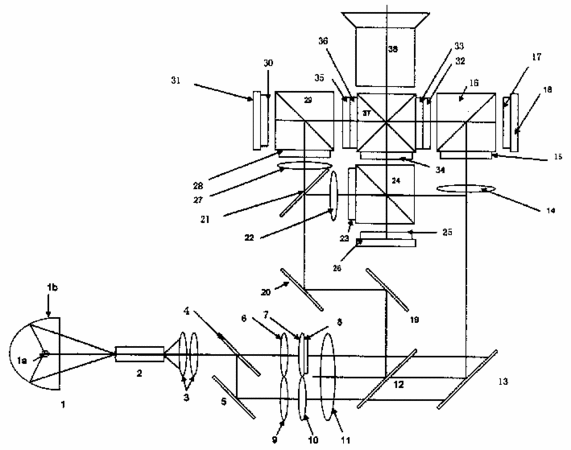

摘要：本實用新型光學引擎，包括光源、液晶光調制器、投影物鏡系統，從光源發射的光經過二向分色鏡透過紅光，反射藍綠光；被二向分色鏡透過的紅光進入紅光偏振分光棱鏡，再經補償器，液晶器件和半波片后進入偏振合色棱鏡；由第一二向分色鏡反射的藍綠光通過第二二向分色鏡，透過藍光反射綠光，所透過的藍光進入藍光偏振分光棱鏡，再經補償器，液晶器件和半波片后進入偏振合色棱鏡的另一面；由第二二向分色鏡反射的綠光進入綠光偏振分光棱鏡，再經補償器，液晶器件后進入偏振合色棱鏡的第三面；進行偏振光合色，合成后的彩色圖像通過合色鏡的第四面投射。本系統，偏振場結構簡單，光程短。對比度要高，灰場均勻性也更好。光效率。成本低，配套性好。
- 專利類型實用新型
- 申請人北京電影機械研究所;
- 發明人趙福庭;孫紅兵;
- 地址100026北京市朝陽區團結湖北路2號
- 申請號CN03208860.4
- 申請時間2003年09月02日
- 申請公布號CN2679718Y
- 申請公布時間2005年02月16日
- 分類號G03B21/14;G02B27/28;G02F1/13;H04N9/31;
