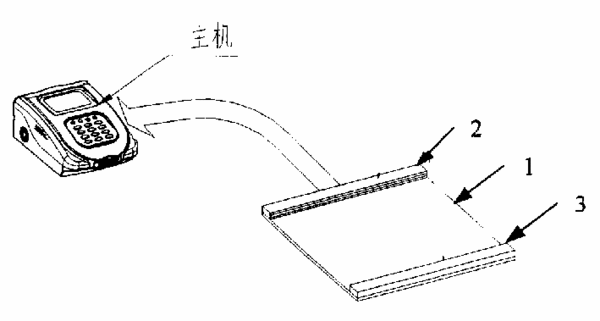

摘要:本實用新型光電對射式縱跳測試儀,為解決現有縱跳測試裝置使用不方便,壽命短的問題。它包括測量墊、一組光電發射模塊和光電接收模塊,光電發射模塊和光電接收模塊位于測量墊上方的左右兩側;所述的光電發射模塊包括至少一個光電發射管和光電發射管驅動電路;光電接收模塊包括與光電發射管一一相對的光電接收管、光電接收管數據采集電路、和數據輸出電路,與所述的光電發射模塊一起用來感知受試者的腳離開測量墊和落回測量墊的動作,并將采集的信號輸出。本實用新型光電對射式縱跳測試儀因為不與人體有直接接觸,并且采用單片機進行數據處理,所以使用方便、壽命長,精確度高。
- 專利類型實用新型
- 申請人中體同方體育科技有限公司;
- 發明人韓洪波;張釗;
- 地址100083北京市海淀區學院路37號柏彥大廈1103-1108室
- 申請號CN200320124734.8
- 申請時間2003年12月01日
- 申請公布號CN2673463Y
- 申請公布時間2005年01月26日
- 分類號A63B71/06;
