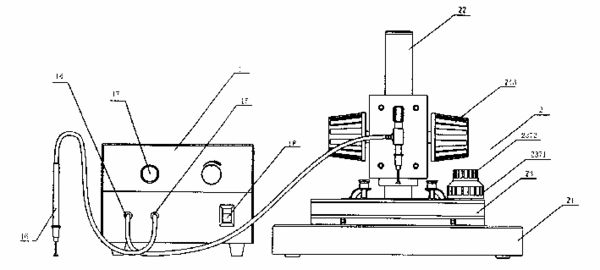

摘要:一種表面貼裝電子元件貼片臺,它包括驅動裝置和貼片臺,驅動裝置包括負壓泵、控制部件和氣嘴,負壓泵通過管路與氣嘴相連通,控制部件串接在負壓泵和氣嘴之間;貼片臺由底座和立柱組成,立柱固設在底座一側邊的中部,底座上固設有工作臺,工作臺內設有用來調節其在水平面上沿X、Y方向運動的調節機構;立柱外環設有升降體,升降體上設有將其鎖緊在立柱上的鎖緊裝置,升降體上設有其端部可固設旋轉吸筆的懸臂,懸臂上設有連接氣嘴和旋轉吸筆的氣道。本實用新型結構合理、操作簡便、功能全面、貼裝精度高,尤其適合提高研發試驗及小批量生產產品的質量,同時減少手工貼片定位時間,提高工作效率。
- 專利類型實用新型
- 申請人北京青云創新科技發展有限公司;張宏博;
- 發明人袁志宏;劉長榮;胡如現;張宏博;
- 地址100086北京市海淀區北三環西路43號
- 申請號CN03251290.2
- 申請時間2003年06月06日
- 申請公布號CN2624591Y
- 申請公布時間2004年07月07日
- 分類號H05K13/04;
