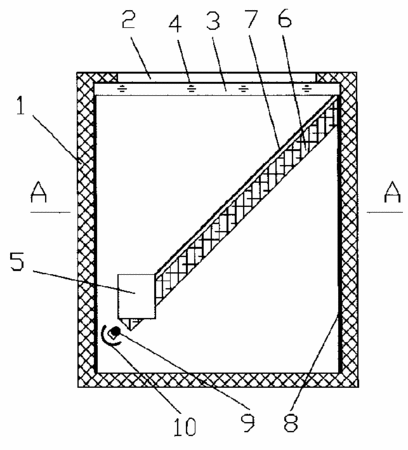

摘要：本實用新型公開了一種電子條碼掃描裝置，該裝置包括一個殼體，殼體上帶有一掃描窗口，反射光接收裝置位于掃描窗口正下方一側，掃描窗口正下方設置有一傾斜放置的導光板，其下沿位置與所述反射光接收裝置的位置相對應，反射光接收裝置的接收面位于導光板上表面的上方，與導光板下沿端面相對應設置有一排點光源，導光板下表面及除下沿端面外的其它三個端面上均設置有光線反射層，導光板上表面為光線輸出面。本裝置將由點光源面陣構成的面光源變成由導光板構成的面光源后，使光源各點的光照強度更加均勻，消除了點光源各點照度不均的缺陷，克服了各點光源之間相互干擾的問題，改善了電子條碼的光照情況，為提高電子條碼的掃描精度，降低電子條碼誤讀率創造了條件。
- 專利類型實用新型
- 申請人北京維深科技發展有限公司;
- 發明人李長軍;張革軍;張樞;
- 地址100089北京市海淀區西三環板井路市農林科學院培訓中心二層
- 申請號CN03263927.9
- 申請時間2003年05月28日
- 申請公布號CN2616953Y
- 申請公布時間2004年05月19日
- 分類號G06K7/10;
