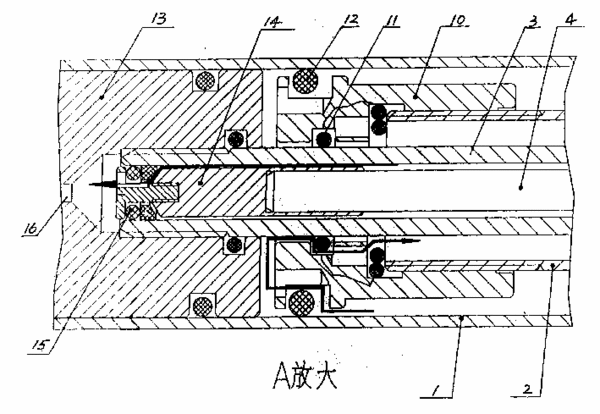

摘要：一種三級增壓手動高壓氣泵，采用了同心氣缸的方案，因而結構簡單，體積小。其特征在于有直徑遞減的大、中、小三個同心氣缸，中氣缸(2)同時是大氣缸(1)的大活塞桿，小氣缸(3)是中氣缸(2)的中活塞桿，小氣缸(3)與大氣缸(1)的一端固定在閥體(13)上，小活塞桿(4)和中氣缸(2)的一端連結著把手(7)，中活塞(6)固定在小氣缸(3)的自由端，其外圓周有中活塞環(5)，大活塞(10)固定在中氣缸(2)的自由端，大活塞(10)的外圓周有大活塞環(12)，其內圓周上有與小氣缸(3)密封的密封圈(11)，小氣缸(3)的出氣口(16)連接著單向閥(17)。
- 專利類型實用新型
- 申請人廣州雙魚體育用品集團有限公司;
- 發明人李劍強;
- 地址510280廣東省廣州市江燕路燕子崗18號之二
- 申請號CN02250428.1
- 申請時間2002年12月18日
- 申請公布號CN2584859Y
- 申請公布時間2003年11月05日
- 分類號F04B33/00;
