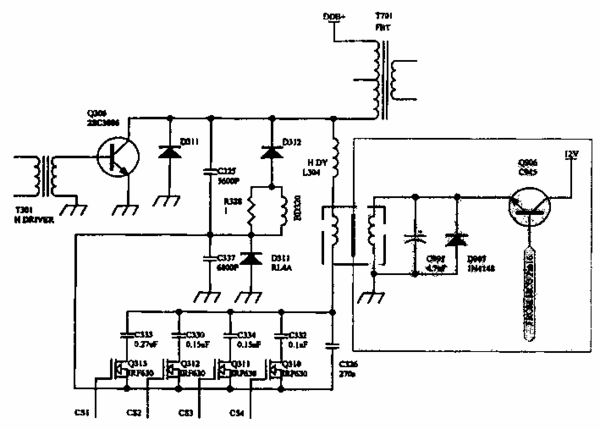

摘要：一種顯示器，包括控制總線、連接該控制總線的圖像顯示控制裝置，該裝置包括行線性調整電路、暗平衡調整電路、亮度調節控制電路，行線性調整電路由與行偏線圈串接的固定校正電感和相適配的校正電容構成，在固定校正電感的磁芯上還套裝有一個線圈，線圈與一個控制三極管的發射極連接，直流電壓控制三極管的集電極電流，從而控制磁芯的飽和度，從而改變校正電感的電感量，使行線性實現更精細的調整，采用數字化控制的亮暗平衡調整電路，克服了手動電位器調整易腐蝕等缺陷，在進行亮度調整時，通過控制芯片輸出的信號來控制顯像管的上直流電平，實現白平衡調整和亮度調整，可不改變顯象管的G1電壓來實現亮度調整，聚焦穩定。
- 專利類型實用新型
- 申請人深圳市莊正電子技術有限公司;
- 發明人朱明敏;
- 地址518029廣東省深圳市福田區八卦三路541棟4樓
- 申請號CN02248321.7
- 申請時間2002年09月25日
- 申請公布號CN2580707Y
- 申請公布時間2003年10月15日
- 分類號H04N3/16;
