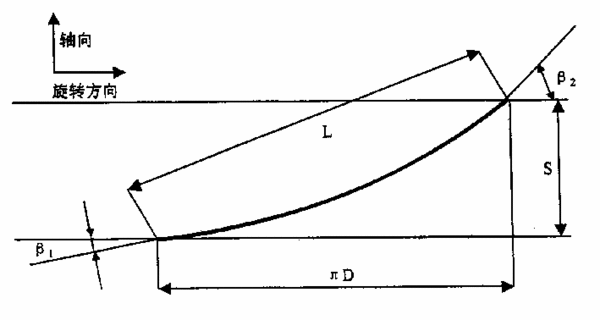

摘要：本實用新型涉及一種具有變導程葉片型線的螺旋軸流泵葉輪，屬于流體機械和流體工程設備技術領域。該葉輪包括旋轉主軸、葉輪輪轂和螺旋葉片，葉輪輪轂套裝在旋轉主軸上，螺旋葉片置于葉輪輪轂上，螺旋葉片型線的導程S的方程為：θ＜＝146.8°時，S1＝M;θ＝146.8°～318.1°時，S2＝7.6Mtg{arcsin[0.000302(θ－146.8°)+sin7.5°]};θ＝318.1°～374.4°時，S3＝1.5322M本實用新型設計的螺旋軸流泵葉輪，采用變導程的螺旋軸流式葉輪葉片的型線，可以使泵的揚程提高，從而有效地提高了泵的工作效率。
- 專利類型實用新型
- 申請人北京建大流體技術研究院;
- 發明人李世煌;陳乃祥;盛森芝;吳玉林;
- 地址100084北京市清華園三才堂寫字樓2061、2071
- 申請號CN02246082.9
- 申請時間2002年08月21日
- 申請公布號CN2572073Y
- 申請公布時間2003年09月10日
- 分類號F04D29/22;
