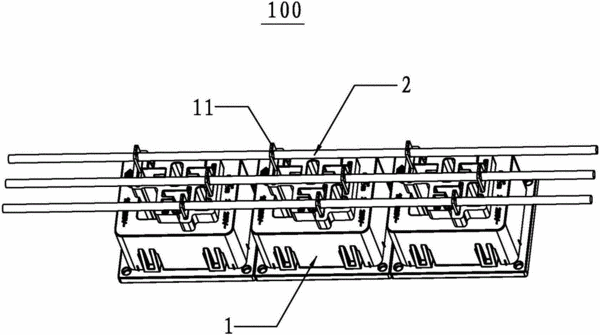

摘要：本實用新型適用于PDU插座生產領域，提供了一種模塊化焊接式器具插座，包括若干模塊和若干導線，所述若干模塊結構相同，且并排排列，每一個模塊上具有若干引腳，在沿所述模塊排列的方向上，所述每一個模塊的若干引腳均不在同一條直線上，且相鄰兩個模塊的對應引腳位于同一直線上，所述若干導線為導電金屬線，并依次穿過所述位于同一條直線上的若干模塊的引腳。所述插座通過將其模塊的若干引腳錯位排布，使若干導線可平行地設置在所述模塊上，不會相互接觸，從而可將若干導線換成導電金屬線。只需將若干所述模塊按順序擺放，再將導電金屬線穿過所有模塊，最后直接焊接導電金屬線與引腳接觸的位置即可。不僅簡化工藝、降低了成本，而且結構美觀。
- 專利類型實用新型
- 申請人深圳市昌遂科技有限公司;
- 發明人楊國軍;鄧奇昌;
- 地址518000 廣東省深圳市寶安區新安71區留仙三路引進工業大廈一棟六樓東側
- 申請號CN201621068961.7
- 申請時間2016年09月21日
- 申請公布號CN206098891U
- 申請公布時間2017年04月12日
- 分類號H01R13/514(2006.01)I;H01R13/02(2006.01)I;H01R4/02(2006.01)I;
