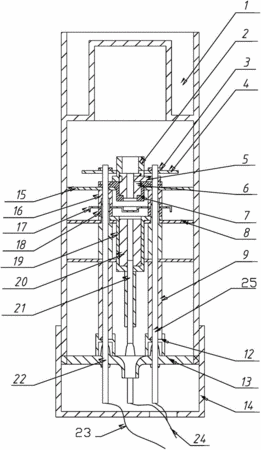

摘要：本實用新型公開了一種新型空心陰極燈，底座內套設有一芯柱，芯柱為圓柱形真空玻璃管；芯柱內部設有陽極鎢桿和陰極鎢桿，底端與供電線連接，所述陽極鎢桿和陰極鎢桿的上部分別穿過第二云母片、第三云母片，固定在芯柱內部，第三云母片位于芯柱中部，裝有主陰極，主陰極下端與陰極鎢桿連接；主陰極上方陽極圈為圓盤形，中部下凹，與主陰極同一軸心線，與陽極鎢桿緊密接觸；第二云母片位于陽極圈上方，裝有輔陰極；所述芯柱頂部設有外殼。本實用新型放電部位穩定、集中，主陰極發射的特征譜線增強，穩定性提高，能夠實現同時測定不同的元素，操作非常方便，結構簡單，并容易保證陰極與陽極的同軸度，有利于提高測定精度。
- 專利類型實用新型
- 申請人北京曙光明電子光源儀器有限公司;
- 發明人李森;
- 地址101303 北京市順義區高麗營鎮四村高泗路20號
- 申請號CN201621132449.4
- 申請時間2016年10月18日
- 申請公布號CN206098347U
- 申請公布時間2017年04月12日
- 分類號H01J61/067(2006.01)I;H01J61/09(2006.01)I;H01J61/10(2006.01)I;
