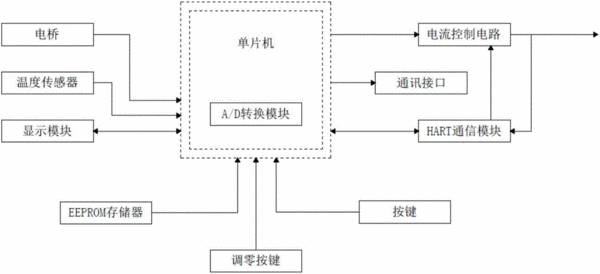

摘要：本實用新型屬于壓力變送器領域，尤其涉及一種帶有HART通信功能的壓力變送器，所述帶有HART通信功能的壓力變送器包括：由傳感器電阻構成的電橋，溫度傳感器，與所述電橋和溫度傳感器相連的16位單片機，所述單片機內設A/D轉換模塊，所述單片機與EEPROM存儲器、調零按鍵、按鍵和顯示模塊相連，所述單片機的輸出端與電流控制電路和通訊接口相連，所述電流控制電路輸出端的一個支路輸出4?20mA模擬電流，另一個支路與HART通信模塊相連，所述電流控制電路輸入端與HART通信模塊相連形成回路，所述HART通信模塊與所述單片機相連。本實用新型可提供一種帶有HART通信功能的壓力變送器。
- 專利類型實用新型
- 申請人天津宇創屹鑫科技有限公司;
- 發明人芮力;
- 地址300000 天津市南開區密云路55號3號樓2層2009
- 申請號CN201620920896.X
- 申請時間2016年08月22日
- 申請公布號CN206095511U
- 申請公布時間2017年04月12日
- 分類號G01L19/08(2006.01)I;
