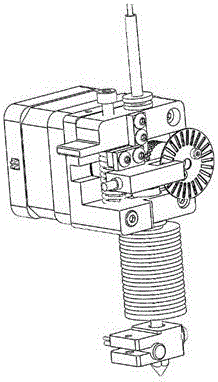

摘要：本實用新型公開了一種FDM?3D打印機缺料、堵料檢測裝置，包括步進電機、送絲架、送絲驅動輪、手把、打印頭組件、彈簧、從動輪、碼盤、光電開關，所述打印頭組件插設在送絲架的打印頭組件安裝孔內再通過螺栓鎖緊，所述送絲驅動輪套設在步進電機的輸出軸上；所述手把固定在送絲架上，所述彈簧活動安裝在送絲架上，所述從動輪通過螺栓固定在手把上，所述碼盤通過螺栓固定在從動輪的尾端，所述料管內插設有材料并延伸至打印頭組件內，所述碼盤正好卡設在U形卡槽內，所述光電開關與手把之間通過連接件進行連接并通過螺栓進行固定。本實用新型的優點在于：一種FDM?3D打印機缺料、堵料檢測裝置，采用一個裝置能夠同時解決缺料和堵料問題。
- 專利類型實用新型
- 申請人江蘇時間環三維科技有限公司;
- 發明人姚廣臣;
- 地址226000 江蘇省南通市港閘區深南路99號天安數碼城8號樓402-408室
- 申請號CN201620821003.6
- 申請時間2016年08月01日
- 申請公布號CN206085662U
- 申請公布時間2017年04月12日
- 分類號B29C64/118(2017.01)I;B29C64/30(2017.01)I;B33Y30/00(2015.01)I;
