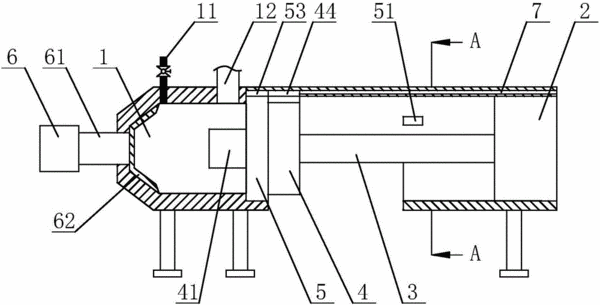

摘要:本實用新型公開了一種清管器模具裝置,主要涉及模具領域。包括模具本體,所述模具本體包括成型腔和動模座,所述成型腔上設有排氣閥和進料口,所述動模座上設有第一液壓缸,所述第一液壓缸上設有第一液壓桿,所述第一液壓桿靠近成型腔的一端連接有動模板,所述動模板靠近成型腔的一側設有成型柱,所述成型柱上套設有成型板,所述成型板與動模板間通過強力彈簧連接,所述模具本體下側設有出樣口,所述出樣口位于成型腔和動模座之間。本實用新型的有益效果在于:能夠使清管器一體成型、操作方便、外觀平整、且便于將成品從模具中取出,操作簡單,制作效率高。
- 專利類型實用新型
- 申請人威海職業學院;
- 發明人解美婷;
- 地址264210 山東省威海市高技區科技新城1號
- 申請號CN201621131836.6
- 申請時間2016年10月17日
- 申請公布號CN206085475U
- 申請公布時間2017年04月12日
- 分類號B29C44/58(2006.01)I;
