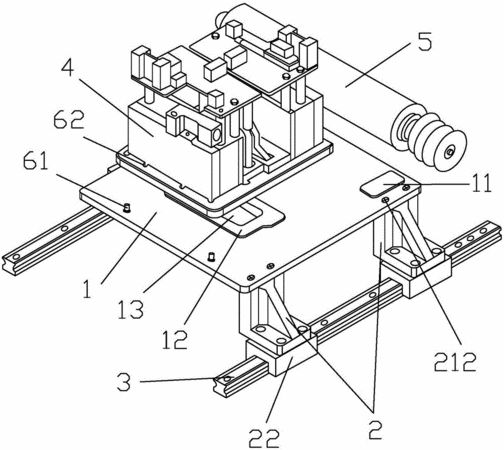

摘要:本實用新型主要公開了一種多噴嘴3D打印機整平輥與噴頭安裝工裝,其技術方案:包括壓合面板、X軸導軌、滑塊、噴頭和整平輥,壓合面板的頂面設有整平輥壓合面和噴頭壓合面,整平輥壓合面與整平輥對應連接,噴頭壓合面與噴頭對應連接,噴頭壓合面上設有通孔,壓合面板的下側設有支腳,滑塊安裝在支腳的下側,X軸導軌分別位于壓合面板的左右兩側,滑塊滑動連接在X軸導軌上。本實用新型方便調節噴頭與整平輥的位置,保證噴頭與整平輥的相對高度尺寸以及噴頭的噴嘴表面相對于整平輥的平行度,從而保證打印精度及打印表面質量。
- 專利類型實用新型
- 申請人浙江閃鑄三維科技有限公司;
- 發明人丁云鑫;裴文劍;區宇輝;童華;
- 地址321016 浙江省金華市婺城區仙源路518號標準廠房B-F3
- 申請號CN201621024397.9
- 申請時間2016年08月31日
- 申請公布號CN206048818U
- 申請公布時間2017年03月29日
- 分類號B29C64/20(2017.01)I;B33Y30/00(2015.01)I;
