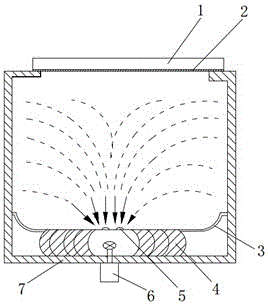

摘要:本實用新型公開了一種電磁加熱接觸式真空烘箱,所述烘箱包括最外層的外箱,外箱為鐵制外箱或鋁合金外箱,在外箱內層,設置有上開口的保溫層,所述保溫層除底面外,其余面緊貼于外箱內壁,在保溫層底面中心,設置有抽真空裝置,該抽真空裝置的真空泵部分設置于保溫層底板的外部,所述抽真空裝置的氣體導流部分設置于保溫層底板的外部內側,所述抽真空裝置的氣體導流部分周邊設置有若干圈串聯的電磁加熱線圈,在電磁加熱線圈上端面架設有一層擋風板,該擋風板邊緣與保溫層壁面密封,在擋風板的中心處,設置有若干圓通孔,該圓通孔使擋風板上下腔體連通。本實用新型采用電磁加熱,加熱速度快,并且保溫效果良好。
- 專利類型實用新型
- 申請人深圳市鵬翔運達機械科技有限公司;
- 發明人陳磐;
- 地址518110 廣東省深圳市龍華新區觀瀾桔塘社區桔黃工業區西區31棟102
- 申請號CN201621039285.0
- 申請時間2016年09月06日
- 申請公布號CN206037677U
- 申請公布時間2017年03月22日
- 分類號F26B23/08(2006.01)I;F26B25/06(2006.01)I;
