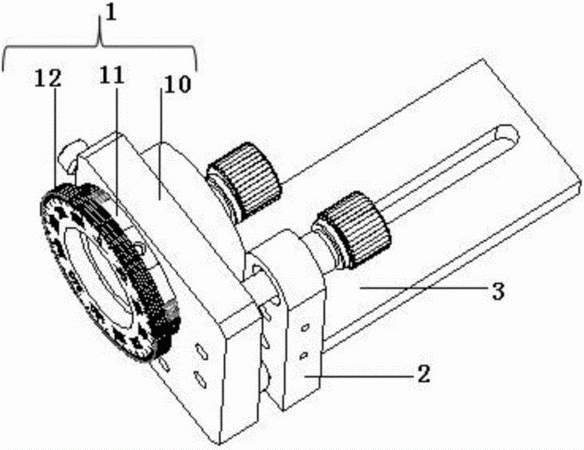

摘要：本實用新型提供了一種紅外激光模組調節架，用來安裝固定在屏幕上形成紅外面的紅外激光模組，包括：設置有所述紅外激光模組的激光模組安裝部1、與激光模組安裝部1連接并調節俯仰角度的后板2、與所述后板2垂直連接，并且固定于所述屏幕上的支撐部3；所述激光模組安裝部1包括依次連接的前板10、可旋轉的前后調節凸臺11和可旋轉的角度調節圓盤12，其中帶螺紋調節前后的可旋轉的前后調節凸臺11固定在前板10上、調節紅外激光模組的出射角度的可旋轉的角度調節圓盤12固定在可旋轉的前后調節凸臺11上。采用本實用新型提供的紅外激光模組調節架，使得紅外激光模組的安裝更加方便、穩固，調節更加容易。
- 專利類型實用新型
- 申請人北京仁光科技有限公司;
- 發明人譚登峰;池泉;
- 地址100084 北京市海淀區北京海淀區上地信息路22號上地科技綜合樓東區2層
- 申請號CN201620921705.1
- 申請時間2016年08月23日
- 申請公布號CN206022872U
- 申請公布時間2017年03月15日
- 分類號H01S3/02(2006.01)I;H01S5/022(2006.01)I;
