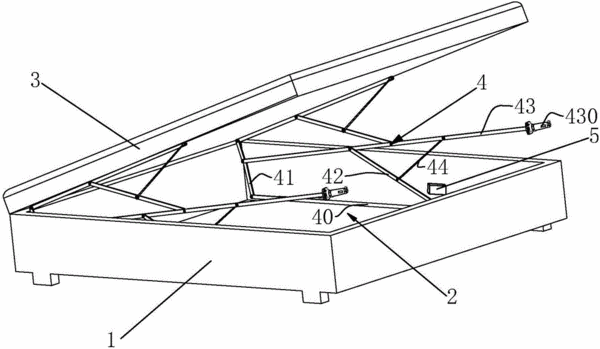

摘要：一種床用翻轉支撐架(4)，包括有至少兩組上下鄰接的翻轉子架，所述翻轉子架包括有用于固定至收納腔(2)的側壁上的第一連桿(40)，所述第一連桿(40)的兩端分別鉸接有短連桿(41)以及長連桿(42)，在短連桿(41)和長連桿(42)上還鉸接有擺桿(43)，所述擺桿(43)上還鉸接有氣彈簧(44)，且所述氣彈簧(44)的伸出桿的桿段鉸接至擺桿(43)上；上下鄰接的兩個翻轉子架中，下部的翻轉子架中的擺桿(43)為上部的翻轉子架的第一連桿(40)，并且，最上端的翻轉子架的擺桿(43)用于驅動床板(3)翻轉，最下端的翻轉子架的第一連桿(40)用于固定至床體(1)的收納腔(2)側壁。
- 專利類型實用新型
- 申請人強力家具集團有限公司;
- 發明人李平方;彭成濤;
- 地址100000 北京市通州區漷縣鎮馬頭村委會南600米
- 申請號CN201620723340.1
- 申請時間2016年07月09日
- 申請公布號CN206006627U
- 申請公布時間2017年03月15日
- 分類號A47C21/00(2006.01)I;A47C19/00(2006.01)I;
