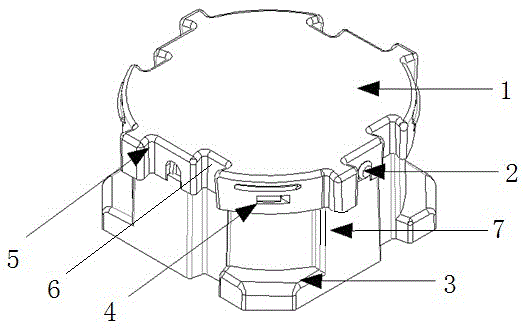

摘要:本實用新型公開了一種新型電學元件拼接模塊,包括上蓋、底座和殼體;所述底座和殼體為注塑一體結構;所述殼體上部設置有上蓋;所述上蓋邊緣設置有彈片觸點;所述彈片觸點兩側分別設置有拼接卡和卡槽;所述卡槽側邊的上蓋與殼體之間設置有鎖緊卡扣。本實用新型可用于小學、初中、高中等電學實驗搭建;結構設計巧妙、器件種類豐富、使用方便,各個模塊拼接在一起就能搭建出想要的電路,無需再借助其他器件,搭建電路走線清晰,簡單明了;與傳統電學儀器相比,模塊體積小巧,便于收納,電路走線清晰,方便檢查電路,不易搭錯,可以自由組合許多拓展實驗。
- 專利類型實用新型
- 申請人上海中科現代實驗室設備有限公司;
- 發明人朱建濱;袁鑫;
- 地址201619 上海市松江區洞涇鎮洞偉路188號
- 申請號CN201620582177.1
- 申請時間2016年06月16日
- 申請公布號CN205984053U
- 申請公布時間2017年02月22日
- 分類號G09B23/18(2006.01)I;
