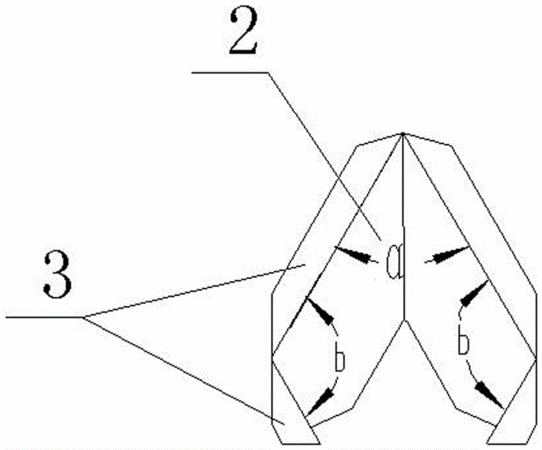

摘要：本實用新型公開了一種用于糧食烘干機的熱交換器，克服了現有技術中，糧食烘干過程中容易出現烘干不均勻，還需增加處理成本的問題。該實用新型含有固定支架，熱交換管、進氣罩、出氣罩，固定支架內上下并排設有多個熱交換管，進氣罩、出氣罩之間設有進氣總管、出氣總管，所述熱交換管逐層并排分布，上下層逐層錯開分布，熱交換管逐層首首對齊、尾尾對齊固定分布于進氣總管、出氣總管之間，熱交換管尾端的橫截面為沒有底邊的三角形，熱交換管首端的橫截面為沒有底邊的五邊形。本裝置在糧食降水過程中無污染，受熱均勻，干燥效果好，糧食烘干后的水分可以在中空的熱交換管內被熱氣流帶走，無需增加后續處理工藝。
- 專利類型實用新型
- 申請人鄭州新光礦山機械制造有限公司;
- 發明人于慶武;
- 地址451262 河南省鄭州市鞏義市河洛鎮南河渡村
- 申請號CN201620915580.1
- 申請時間2016年08月23日
- 申請公布號CN205980852U
- 申請公布時間2017年02月22日
- 分類號F28D1/04(2006.01)I;A23B9/08(2006.01)I;
