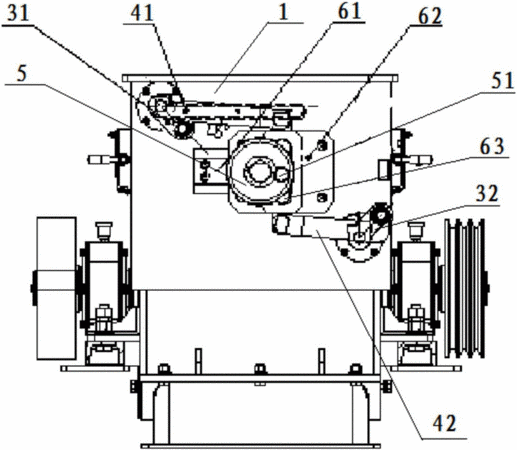

摘要：本實用新型公開了一種用于破碎機上的刮掃裝置，包括反擊板內壁對角設置的第一刮刀和第二刮刀，還包括聯動裝置和第一搖桿和第二搖桿，最后還設有驅動裝置。開啟驅動裝置后，滑板開始移動，同時帶動第一搖桿和第二搖桿同時移動，第一搖桿和第二搖桿分別與第一擺桿和第二擺桿連接，從而實現第一擺桿和第二擺桿均進行旋轉，同時帶動第一刮刀和第二刮刀在反擊板內上進行刮掃運動，而滑板在滑道上移動的位置距離也就是刮刀在進行刮掃運動時旋轉角度距離。并且因為擺桿為旋轉運動，因此有良好的密封性，從而也就避免了出現卡阻情況發生，并且又因為采用兩個刮刀的聯動，使其能夠完全覆蓋反擊板內壁，從而也就避免出現死角的情況發生。
- 專利類型實用新型
- 申請人長沙開元儀器股份有限公司;
- 發明人羅建文;彭開林;周樹光;
- 地址410100 湖南省長沙市經濟技術開發區開元路172號
- 申請號CN201620942919.7
- 申請時間2016年08月25日
- 申請公布號CN205966102U
- 申請公布時間2017年02月22日
- 分類號B02C19/00(2006.01)I;B02C23/00(2006.01)I;
