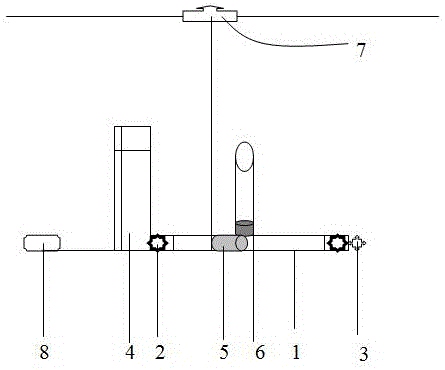

摘要：目前的書法臨摹桌，桌面設有投射屏，通過在桌底的支架上設置投影光機，將圖像投射到投射屏上，投影光機多為固定設置，如果地面不平，或者桌體在搬運過程中有劇烈碰撞，導致鏡頭傾側，無法正常投影。臨摹臺投影光機調整結構，其特征在于，包括水平橫向固定于桌體底面的安裝框架，安裝框架為帶有溝槽的U型金屬板，金屬板位與桌體的連接處均設有軸承，金屬板位于桌體外部的端部設有調節轉輪，調節轉輪上設有定位銷；金屬板的溝槽內固定有電機，電機連接桌面的控制板，電機傳動軸的輸出端連接支座下表面的齒輪。有益效果：本裝置結構簡單，操作方便，通過調節轉輪可以實現鏡頭的前后旋轉；通過電機調整可實現鏡頭延桌面方向左右移動；膠墊和軸承能夠起到防震防撞的作用，使用者可在家自行操作，也可裝進教室集中供小學生使用。
- 專利類型實用新型
- 申請人濟南東森電子產品有限公司;
- 發明人呂慶東;
- 地址250000 山東省濟南市市中區二環南路楊家莊88號濟南東森電子產品有限公司
- 申請號CN201620266752.7
- 申請時間2016年04月05日
- 申請公布號CN205862637U
- 申請公布時間2017年01月04日
- 分類號G09B11/00(2006.01)I;
