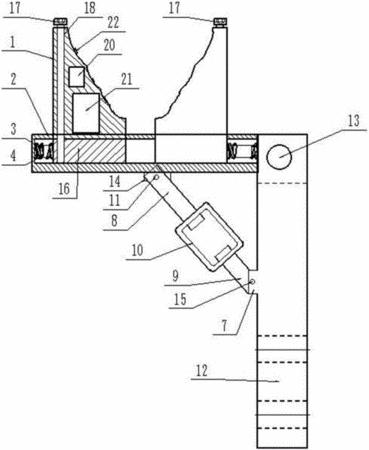

摘要：本實用新型涉及到一種管材安裝領域，具體涉及到一種管材安裝支架。包括固定桿，固定桿與旋轉支架通過旋轉軸鉸連接，固定桿上有耳板a，耳板a通過固定銷a與絲桿a的一端鉸連接，絲桿a的另一端與連接裝置一端的螺紋孔a配合，連接裝置另一端的螺紋孔a與絲桿b配合絲桿b的另一端通過固定銷b與旋轉支架上的耳板b鉸連接，旋轉支架上有T形槽，墊塊加工成凸塊，凸塊與旋轉支架的T形槽配合，T形槽兩端上設置有彈簧定位塊，彈簧一端安裝在彈簧固定塊上，彈簧另一端緊頂凸塊，本實用新型設計，結構簡單，操作方便，能夠應用于各種尺寸的管材鋪設支撐，同時可以在不垂直于地平面的斜面上進行管材鋪設。
- 專利類型實用新型
- 申請人山東萬吉塑膠有限公司;
- 發明人宋述兵;董學峰;田家喜;
- 地址256400 山東省淄博市桓臺縣唐山鎮工業路188號
- 申請號CN201620795351.0
- 申請時間2016年07月26日
- 申請公布號CN205859350U
- 申請公布時間2017年01月04日
- 分類號F16L3/04(2006.01)I;
