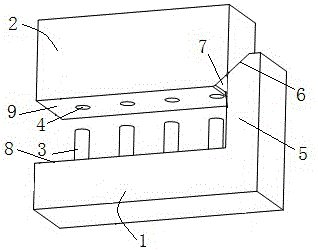

摘要：本實用新型公開了一種線纜防呆插槽接口，屬于服務器用附件領域，包括線纜端和主板端，主板端接口面設置有多個pin針，主板端的一側設置有凸臺，凸臺內側面距其最近的pin針的距離小于主板端的另一側面距其最近的pin針的距離；所述凸臺靠近pin針的一側倒有斜角，該斜角為主板端斜角；線纜端接口面設置有與多個pin針一一對應的多個pin孔，線纜端與凸臺對應側倒有與主板端斜角相配合的線纜端斜角；線纜端設有線纜端斜角的一側面距其最近的pin孔的距離等于凸臺內側面距其最近的pin針的距離，線纜端另一側面距其最近的pin孔的距離大于該距離。本實用新型用以小尺寸插槽接口的防呆，結構簡單，不占空間，加工方便。
- 專利類型實用新型
- 申請人浪潮電子信息產業股份有限公司;
- 發明人龔寶龍;
- 地址250101 山東省濟南市高新區浪潮路1036號
- 申請號CN201620810767.5
- 申請時間2016年07月29日
- 申請公布號CN205828799U
- 申請公布時間2016年12月21日
- 分類號H01R13/64(2006.01)I;
