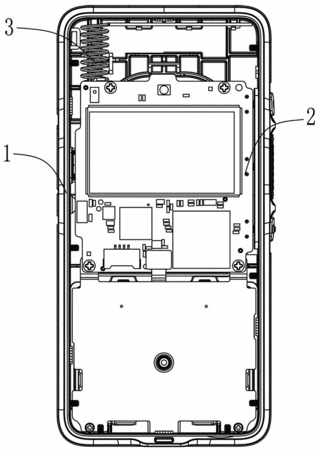

摘要：一種高效高性能內置天線的對講機，包括對講機本體，在對講機本體的收容腔中配置有具有通訊模組的主板和天線，天線包括連接端、彎曲回繞部和引線，連接端與主板電性連接，彎曲回繞部的一端與連接端連接，彎曲回繞部的另一端彎曲回繞并向遠離主板的方向延伸，引線與彎曲回繞部的另一端連接，引線與主板間隔一定的距離。本實用新型由于將天線設置在收容腔中，天線包括連接端、彎曲回繞部和引線，滿足了在對講機的頻段范圍內對天線的長度要求，同時由于引線與主板之間間隔一定距離，使得天線的輻射空間增大，提高了輻射效率，增加了天線的帶寬，具有完全內置、輻射效率高、增益高、帶寬廣、輻射方向性強、通話距離遠、尺寸小和結構緊湊等優點。
- 專利類型實用新型
- 申請人深圳森虎科技股份有限公司;
- 發明人陳茂華;莊志強;劉偉;陳文彬;張彤;
- 地址518000 廣東省深圳市福田區梅林路1-1號華強云產業園2棟401
- 申請號CN201620568674.6
- 申請時間2016年06月14日
- 申請公布號CN205811034U
- 申請公布時間2016年12月14日
- 分類號H01Q1/24(2006.01)I;H01Q1/36(2006.01)I;H04B1/3827(2015.01)I;
