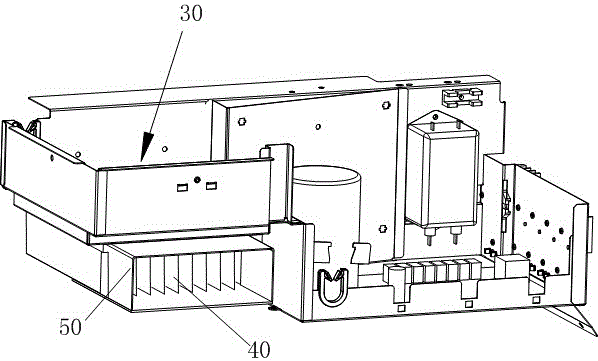

摘要：本實用新型提供一種帶有變頻器模塊散熱裝置的變頻空調器，包括室外機，所述室外機包括殼體，所述殼體包括前面板，所述殼體內部設有風機、變頻器模塊，還包括散熱器，與變頻器模塊固定連接；通風孔，開設在所述前面板上；引風風道，固定設置在所述殼體內部，連通散熱器和前面板上的通風孔，用于將環境工況冷風由通風孔處引導至所述散熱器上。本實用新型通過空調外機前面板開孔并設置專用風道直接引用室外環境工況冷風，溫差加大，提高換熱效果；風道短阻力損失小，風量大，降溫效果明顯。由于專用風道的設置，所引冷風不經過電控盒，不會給電控系統帶來灰塵異物，避免了安全隱患,冷風也不會因為吸收電控元器件發熱而溫度上升降低換熱效果。
- 專利類型實用新型
- 申請人海信（山東）空調有限公司;
- 發明人秦鴻亮;
- 地址266100 山東省青島市嶗山區株洲路151號
- 申請號CN201620476581.0
- 申請時間2016年05月24日
- 申請公布號CN205783645U
- 申請公布時間2016年12月07日
- 分類號F24F13/20(2006.01)I;F24F11/00(2006.01)I;F24F13/02(2006.01)I;
