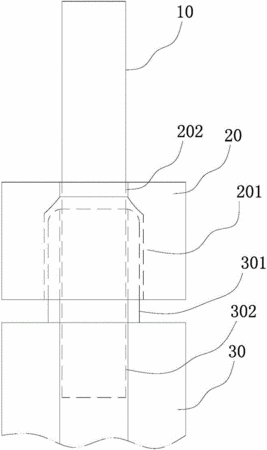

摘要：本實用新型公開了一種硬管的連接裝置，包括硬管卡件母頭、硬管卡件公頭；所述硬管卡件母頭設有螺紋孔和貫穿硬管卡件母頭的通孔，所述硬管卡件公頭的一端設有凸起部和貫穿硬管卡件公頭的導管孔，所述凸起部與所述螺紋孔為圓柱螺紋聯接，硬管穿過通孔和導管孔，所述凸起部前端設有圓弧面，所述螺紋孔設有與所述圓弧面相對應的錐面，通過所述錐面對圓弧面進行擠壓導致硬管卡件公頭變形從而將硬管鎖緊，從而達到與硬管的聯接。本實用新型通過螺紋孔的錐面對凸起部前端圓弧面進行擠壓導致硬管卡件公頭變形，從而將硬管鎖緊，從而達到與硬管的固定聯接，這種聯接方式，安裝方便，聯接裝置不容易與硬管脫落而且密封效果好。
- 專利類型實用新型
- 申請人深圳市清時捷科技有限公司;
- 發明人杜小欣;黃楚輝;
- 地址518008 廣東省深圳市寶安區龍華街道龍觀東路樺浩泰工業區內廠房C棟3樓
- 申請號CN201620526361.4
- 申請時間2016年06月01日
- 申請公布號CN205781509U
- 申請公布時間2016年12月07日
- 分類號F16L13/14(2006.01)I;
