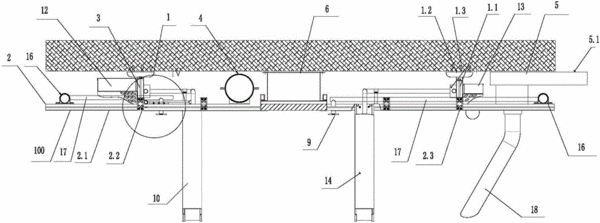

摘要：一種公用設施集成吊頂，包括承重單元(100)、功能單元和接口單元，空調主風管(6)被水平安裝結構件穿過并支撐在水平安裝結構件上；所述空調主風管(6)包括倒U形主體通道(6.1)，在倒U形主體通道底部兩側邊向外轉折有水平鎖定部(6.2)，在水平鎖定部中部一體成型有垂直鎖定部(6.3)，所述水平鎖定部在垂直鎖定部右側部分為封蓋鎖定部(6.4)，所述水平鎖定部在垂直鎖定部左側部分為裝飾板鎖定部(6.5)，底蓋(8)扣合在封蓋鎖定部(6.4)上，在U形主體通道(6.1)的兩側垂直鎖定部卡接有卡接裝飾掛板(7)，所述卡接裝飾板(7)在底蓋扣合部的下方設有穿過槽，水平結構件橫穿所述穿過槽。所述公用設施集成吊頂，通過空調主風管與水平安裝結構件的相互配合的結構保證了集成吊頂能做到層高最低，通過水電氣一體架的結構設計與功能柱的結合做到安裝維修方便。
- 專利類型實用新型
- 申請人武漢科貝科技股份有限公司;
- 發明人劉傳斌;徐洪波;孟稚平;
- 地址436032 湖北省鄂州市葛店開發區潤陽路23號
- 申請號CN201620465143.4
- 申請時間2016年05月19日
- 申請公布號CN205777006U
- 申請公布時間2016年12月07日
- 分類號E04B9/00(2006.01)I;E04B9/06(2006.01)I;E04B9/20(2006.01)I;
