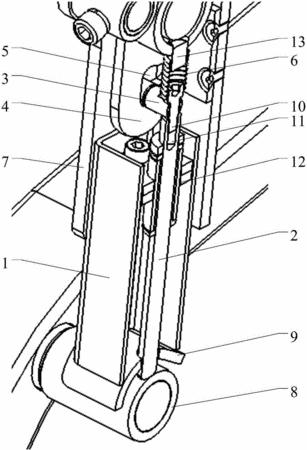

摘要：本實用新型公開了一種限位關節機構，包括阻擋件和與其緊貼配合的立柱，還包括貫通立柱的滑動軸，滑動軸的頂部插裝有水平的限位軸，限位關節機構包括固接于外部結構的平面結構，平面結構設有插裝限位軸的通孔，通孔包括供限位軸卡緊的凹槽以及垂直軸向斜下方滑移的導軌，限位關節機構還包括設于限位軸與外部結構之間的與滑動軸同軸的彈性件，立柱樞接于外部結構。立柱隨外部結構被抬起，因自重而下垂，限位軸沿導軌滑移，便于用戶使用，結束時回推立柱，彈性件將運動至凹槽處的限位軸壓至其中，滑動軸貫穿立柱底面，將立柱支撐于對準阻擋件的預設位置，方便使用，提高使用設備的安全性。本實用新型還公開了一種包括上述限位關節機構的蹲舉機。
- 專利類型實用新型
- 申請人青島英派斯健康科技股份有限公司;
- 發明人丁利榮;劉增勛;梁寶仁;
- 地址266200 山東省青島市即墨市華山二路369號
- 申請號CN201620152250.1
- 申請時間2016年02月29日
- 申請公布號CN205759387U
- 申請公布時間2016年12月07日
- 分類號A63B21/062(2006.01)I;A63B21/072(2006.01)I;
