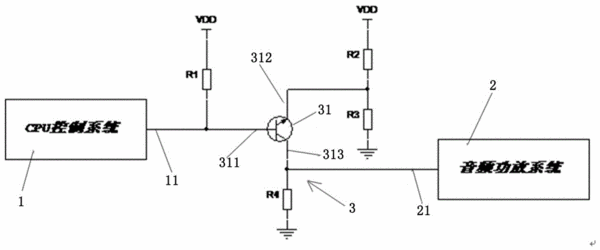

摘要：可改善電子產品開機時的Pop聲的電路，包括CPU控制系統和音頻功放系統，在CPU控制系統的控制端與音頻功放系統的使能腳之間串聯有開關電路，開關電路包括電子開關，電子開關的輸入腳與控制端連接，并通過第一電阻R1接供電端VDD；電子開關的輔助控制腳與第二電阻R2和第三電阻R3的公共端連接，第二電阻R2的另一端與供電端VDD連接，第三電阻R3的另一端接地；電子開關的輸出腳與使能腳連接，并通過第四電阻R4接地；在CPU控制系統開機上電后的預定時間t毫秒內，電子開關截止，使音頻功放系統的使能腳保持低電平。本實用新型只用一個開關元件，就可使得系統在不穩定狀態時，保證該控制電平是穩定的低電平，從而達到去除開機瞬間Pop聲的目的。
- 專利類型實用新型
- 申請人深圳森虎科技股份有限公司;
- 發明人田景顥;劉偉;陳文彬;唐建波;袁林;
- 地址518000 廣東省深圳市福田區梅林路1-1號華強云產業園2棟401
- 申請號CN201620456490.0
- 申請時間2016年05月19日
- 申請公布號CN205754815U
- 申請公布時間2016年11月30日
- 分類號H04R3/00(2006.01)I;
