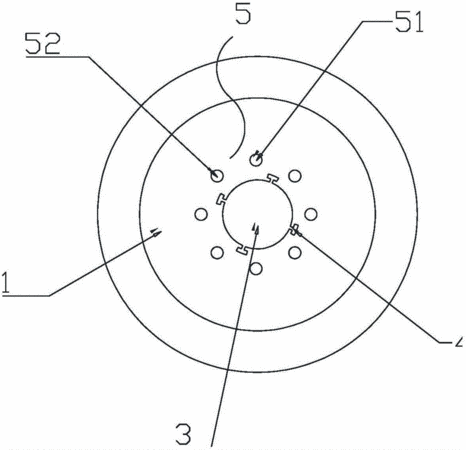

摘要：本實用新型屬于機械制造技術領域，提出的自鎖式皮帶輪，包括皮帶輪和設置在皮帶輪上的錐套，皮帶輪中央設有錐形孔，錐形孔向皮帶輪內延伸形成卡槽，卡槽四周設置有圓孔，圓孔包括間隔設置的連接孔和拆卸孔，連接孔為螺紋通孔，拆卸孔為光面盲孔，錐套包括環形頂盤，且環形頂盤內環上設置有錐體，以及貫穿環形頂盤和錐體的開口通槽，環形頂盤上設有與圓孔一一對應的螺紋孔，錐體外側設有插入卡槽的固定柱，錐體傾斜角度與錐形孔傾斜角度相同。本實用新型采用自鎖緊結構，構思巧妙，操作簡便，解決了現有技術中傳統皮帶輪安裝、拆卸困難，易損壞，改進產品固定不牢固，連接穩定性和同心度精確性不易保證，靈活可變性較差的技術問題。
- 專利類型實用新型
- 申請人任丘市強東電機有限公司;
- 發明人呂志強;
- 地址050000 河北省滄州市任丘市梁召鎮西段工業區
- 申請號CN201620597116.2
- 申請時間2016年06月17日
- 申請公布號CN205745192U
- 申請公布時間2016年11月30日
- 分類號F16H55/56(2006.01)I;
