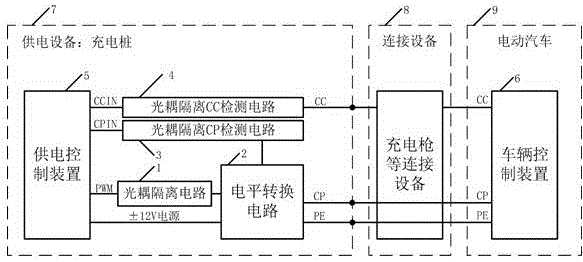

摘要：本實用新型涉及隔離型電動汽車充電樁充電控制導引電路，包括光耦隔離電路、電平轉換電路、光耦隔離CP檢測電路、光耦隔離CC檢測電路。光耦隔離電路將供電控制裝置提供的PWM信號隔離后提供給電平轉換電路；電平轉換電路根據國家標準GB/T20234.2規定將PWM信號轉換為幅值為±12V的PWM信號；光耦隔離CP檢測電路的光耦輸入端接于電平轉換電路輸出回路，輸出端將隔離后的CP信號提供給供電控制裝置；光耦隔離CC檢測電路將輸入的CC信號隔離后提供給供電控制裝置；當供電控制裝置檢測到CC、CP信號滿足條件后給電動汽車供電。本實用新型中供電控制裝置與車輛控制裝置之間的信號實現全部隔離，實現簡單，成本低廉，具有推廣價值。
- 專利類型實用新型
- 申請人南京國高電氣自動化有限公司;
- 發明人王中云;
- 地址210012 江蘇省南京市雨花臺區雨花大道2號
- 申請號CN201620476430.5
- 申請時間2016年05月24日
- 申請公布號CN205681146U
- 申請公布時間2016年11月09日
- 分類號H02J7/00(2006.01)I;
