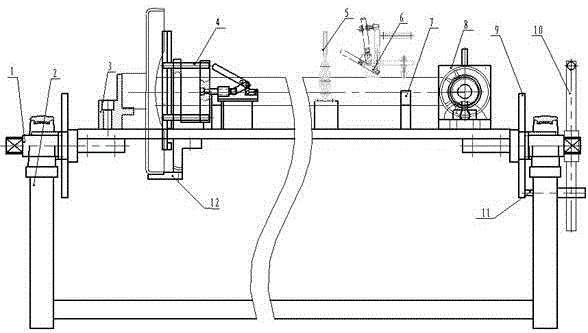

摘要：本實用新型涉及機器手焊接技術領域，特別公開了一種旋轉焊接工藝裝備。該旋轉焊接工藝裝備，包括架設在主架體上的定位平板裝配體，其特征在于：所述主架體包括頂端設置軸承座的矩管架，矩管架一端內側安裝有旋轉定位盤，旋轉定位盤通過定位軸連接位于矩管架外側的旋轉輪；定位平板裝配體包括連接矩管架兩端、一端架設在旋轉定位盤上的底板，底板的另一端通過旋轉軸與矩管架連接，底板上表面兩端設置有用于架設擺桿的腳踏板定位塊和軸套定位塊。本實用新型具有結構緊湊，安全可靠，焊接精度高，使用壽命長，工作效率快等優點，投入使用后運行穩定，將很大程度的降低產品焊接成本、勞動強度。
- 專利類型實用新型
- 申請人泰山體育產業集團有限公司;山東泰山體育器材有限公司;山東泰山體育用品工程技術研究中心有限公司;
- 發明人石天峰;劉曉飛;榮垂靜;張瑞林;
- 地址253600 山東省德州市樂陵市泰山體育路1號
- 申請號CN201620287568.0
- 申請時間2016年04月08日
- 申請公布號CN205651012U
- 申請公布時間2016年10月19日
- 分類號B23K37/053(2006.01)I;
