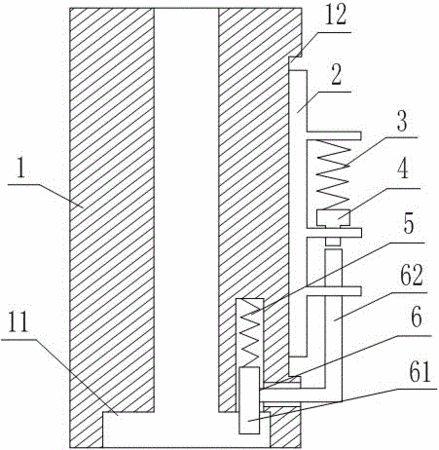

摘要:本實用新型公開了一種基于反拉法的鋼絞線預應力檢測裝置,包括中空構造的限位筒,限位筒的外壁設置有限位卡座,限位卡座上設置有限位開關,限位筒的一個端面向內凹陷形成限位槽,限位槽的底部設置有固定孔,固定孔的底部設置有限位桿彈簧,限位桿彈簧的非固定端連接有限位桿,限位桿包括豎桿和L形桿,豎桿與限位桿彈簧連接,L形桿一端與豎桿垂直連接,另一端與限位開關配合,限位開關與繼電器連接,夾片設置在限位槽內。本實用新型能夠有效控制夾片被拉動向外位移1mm時讓油泵停止工作,使得夾片回縮量低于1mm,從而減少預應力回縮損失和極限承載力損失。
- 專利類型實用新型
- 申請人四川升拓檢測技術股份有限公司;山西省交通科學研究院;
- 發明人朱紀剛;吳佳曄;孔元;韓之江;
- 地址643000 四川省自貢市高新區板倉孵化大樓三樓301室
- 申請號CN201620473075.6
- 申請時間2016年05月20日
- 申請公布號CN205642696U
- 申請公布時間2016年10月12日
- 分類號G01L5/00(2006.01)I;
