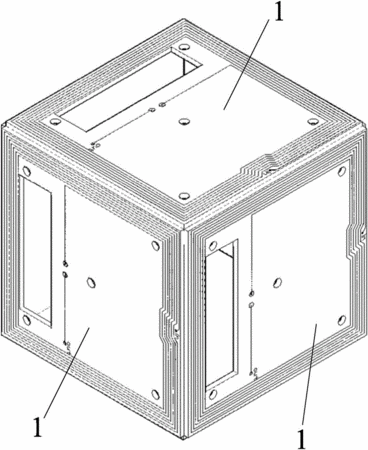

摘要：本實用新型提供了一種磁場天線板、三維磁場天線和磁場探頭，磁場天線板包括：PCB基板，PCB基板上覆蓋有金屬線，金屬線呈環形印制在PCB基板的表面上；金屬線在PCB基板的表面上形成多個線圈，多個線圈沿PCB基板的表面間隔設置。該磁場天線板采用PCB基板作為載體，方便使用電子印刷術將金屬線印制在PCB基板上，從而采用機械加工取代人工手動纏繞的方式，在PCB基板的表面上形成多個線圈，保證每次加工出的磁場天線板上的線圈都保持一致。當采用三個磁場天線板制作三維磁場天線用于接收待測電磁場中的磁場信號時，由于每個磁場天線板上的線圈都一致，因此，三維合成的三維磁場天線的誤差小、精度高，從而提高測量的準確度。
- 專利類型實用新型
- 申請人北京森馥科技股份有限公司;
- 發明人石磊;朱琨;劉雪松;陳玉生;張旭;
- 地址100102 北京市朝陽區利澤中二路1號517室
- 申請號CN201620438372.7
- 申請時間2016年05月12日
- 申請公布號CN205609751U
- 申請公布時間2016年09月28日
- 分類號H01Q1/38(2006.01)I;H01Q7/00(2006.01)I;G01R33/02(2006.01)I;
