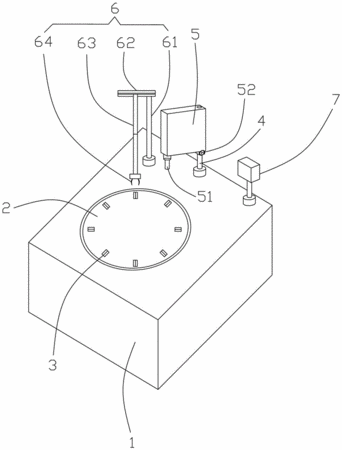

摘要：一種轉盤式超聲波焊接機，當焊接器將安裝在安裝位上的工件焊接好以后，感應器將焊接器焊接好的信號發給控制器，控制器控制控制驅動電機工作，驅動電機驅動轉盤轉動，將焊接好的工件移動到機械手的活動范圍內，第一氣缸驅動伸縮桿在滑軌上水平移動，當伸縮桿移動到焊接好的工件正上方時，第二氣缸驅動伸縮桿向下伸縮，同時，第三氣缸驅動爪夾張開；當第三氣缸驅動爪夾將工件夾住以后，第二氣缸驅動伸縮桿縮回，同時第一氣缸驅動伸縮桿在滑軌上水平移動，即可將爪夾夾持的工件移動到支撐主體外側放置，不需要人工拿放工件，不需要停機，提高了生產效率；而且采用轉盤式多工位結構，能批量處理待焊接的工件。
- 專利類型實用新型
- 申請人深圳市東信高科自動化設備有限公司;
- 發明人李香菊;
- 地址518000 廣東省深圳市寶安區沙井街道新橋同富裕工業區恒明珠科技工業園１２棟１樓東面
- 申請號CN201620253398.4
- 申請時間2016年03月30日
- 申請公布號CN205600128U
- 申請公布時間2016年09月28日
- 分類號B23K20/10(2006.01)I;B23K20/26(2006.01)I;
