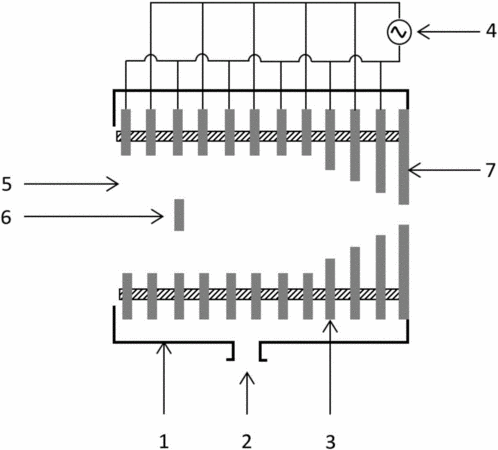

摘要：本實用新型涉及一種用于傳輸質子轉移反應離子源中離子的傳輸裝置，包括同軸設置的環狀傳輸聚焦電極、引入電極和引出電極，環狀傳輸聚焦電極位于引入電極和引出電極之間，引入電極中心設置有離子引入口，引出電極中心設置有離子引出口；環狀傳輸聚焦電極中心有漏斗型的離子聚焦傳輸通道，離子聚焦傳輸通道末端朝向離子引出口，離子引入口、離子傳輸通道、離子引出口相連通，離子傳輸通道內設置有射流阻擋電極。本實用新型可提高質子轉移反應質譜離子源的離子利用效率，彌補現有離子傳輸方法傳輸效率不足的問題，最終提高質子轉移反應質譜儀的靈敏度。
- 專利類型實用新型
- 申請人四川大學;
- 發明人趙忠俊;段憶翔;
- 地址610065 四川省成都市武侯區一環路南一段24號
- 申請號CN201620224044.7
- 申請時間2016年03月22日
- 申請公布號CN205595303U
- 申請公布時間2016年09月21日
- 分類號H01J49/00(2006.01)I;H01J49/04(2006.01)I;
