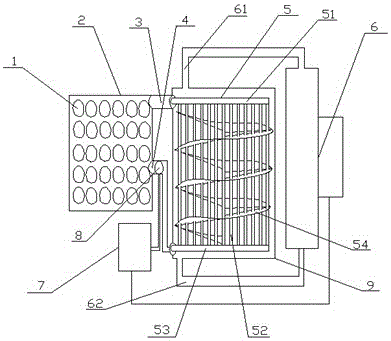

摘要:本實用新型涉及一種高效液壓設備降溫裝置,包括一液壓油盒、一冷凝箱、一溫度控制中樞以及一冷凝液交換控制裝置,液壓油盒內具有若干容納液壓油的柱狀液壓管,冷凝箱內具有一冷凝回路,冷凝液交換控制裝置與冷凝箱通過一交換管A以及一交換管B連接,液壓管與冷凝回路通過一進油口以及一出油口連接,冷凝回路由主油管A主油管B以及若干冷凝油管組成,冷凝油管上設置有折流板;出油口內具有一電子閥門;溫度控制中樞與電子閥門以及冷凝液交換控制裝置連接。本實用新型的優點在于:簡單實用,造價便宜,冷凝箱內冷凝回路的設計加大了管路與冷凝液的接觸面,控制了溫度的提升;設折流板的目的是通過提高流速來提高傳熱系數,同時起支撐作用。
- 專利類型實用新型
- 申請人南通三思機電科技有限公司;
- 發明人楊惠新;
- 地址226200 江蘇省南通市啟東經濟開發區精工路
- 申請號CN201521078911.2
- 申請時間2015年12月23日
- 申請公布號CN205592232U
- 申請公布時間2016年09月21日
- 分類號F15B21/04(2006.01)I;
