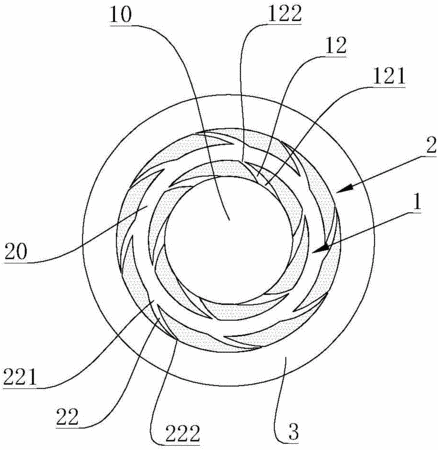

摘要:本實用新型涉及氣旋噴嘴和安裝有該噴嘴的振動流化床及其干燥系統,該氣旋噴嘴,包括內噴嘴、導流環和底座,其中內噴嘴和導流環周面均設置有多個螺旋形的氣流通道,氣流從內噴嘴進氣口進入,經過內噴嘴和導流環的氣流通道導流,可以沿噴嘴周面切向噴出,從而形成旋轉氣流柱;旋轉氣流柱可以推動物料團塊相互碰撞,進而破碎形成小顆粒,利于物料干燥。本實用新型特別適用于粘性大的物料流化干燥。
- 專利類型實用新型
- 申請人四川大學;
- 發明人孔行健;張必江;張志業;馬洪偉;王辛龍;周學克;阮永剛;楊林;楊秀山;陳曉東;
- 地址610065 四川省成都市武侯區一環路南一段24號
- 申請號CN201620228432.2
- 申請時間2016年03月23日
- 申請公布號CN205536898U
- 申請公布時間2016年08月31日
- 分類號F26B3/092(2006.01)I;F26B21/00(2006.01)I;F26B25/00(2006.01)I;
