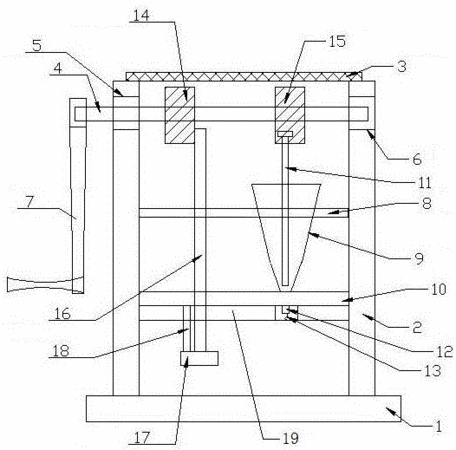

摘要：本實用新型屬于壓片應用技術領域，具體公開了一種單沖壓片機，由底座，及設置在底座上兩側的支架，及兩端分別連接支架的加強筋，及貫穿一側支架、且位于另一側支架內的傳動軸，及與傳動軸相配合使用且分別設置在支架內的第一軸承座、第二軸承座，及一端與傳動軸連接的手搖臂，及兩端分別連接支架的定位板、上沖桿導向板和下沖桿模座，及分別設置在傳動軸上的升降組件和壓片組件組成。本實用新型一種單沖壓片機的有益效果在于：整體結構為一體龍門型機身用碳鋼焊接而成，使用壽命長，其上由傳動軸串連著偏芯輪及升降凸輪，軸的左端裝有搖臂，用手動方式傳動軸，帶動偏芯輪、升降凸輪、升降桿及加料器，做不同的升降運動，操控精準、壓片穩定。
- 專利類型實用新型
- 申請人興化市祥和制藥機械有限公司;
- 發明人王月東;蔣為東;
- 地址225715 江蘇省泰州市興化市沈倫鎮工業集中區
- 申請號CN201620225264.1
- 申請時間2016年03月23日
- 申請公布號CN205522622U
- 申請公布時間2016年08月31日
- 分類號B30B11/04(2006.01)I;B30B15/04(2006.01)I;B30B15/00(2006.01)I;
