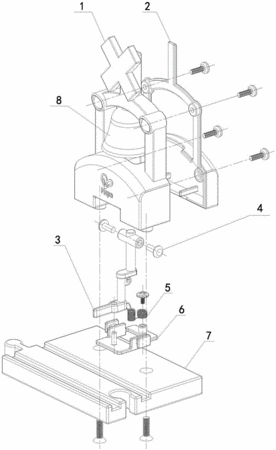

摘要：本實用新型公開了一種鈴鐺軌道用響鈴，包括外殼、撥片、敲鐘塊、復位彈簧、彈簧架、底板和鈴鐺，所述底板上設置軌道，且底板的前后兩端設置拼接結構，以便于與軌道連接，所述底板上軌道的一側固定安裝彈簧架，彈簧架上通過銷軸活動連接撥片的中部，撥片3的一端垂直與軌道設置，撥片的另一端連接復位彈簧的一端，復位彈簧的另一端連接在彈簧架上，所述撥片的另一端頂部固定連接立柱，而立柱頂部的兩側固定連接敲鐘塊，敲鐘塊設置與鈴鐺的內部。本實用新型通過在軌道的一側安裝撥片，當玩具火車經過此處時會帶動撥片，而撥片在復位彈簧的作用下來回轉動，從而帶動敲鐘塊敲擊鈴鐺，以發出響聲。本實用結構簡單，能夠發出響亮的鈴聲。
- 專利類型實用新型
- 申請人寧波怡人玩具有限公司;
- 發明人彼得·漢斯丹;
- 地址315800 浙江省寧波市北侖區南海路9-27號
- 申請號CN201620110633.2
- 申請時間2016年02月03日
- 申請公布號CN205516456U
- 申請公布時間2016年08月31日
- 分類號A63H5/00(2006.01)I;A63H18/00(2006.01)I;
